SWITCH 10/100 À 24 PORTS #F5D5131EA24 - Switch réseau BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau 10/100 à 24 ports
Caractéristiques techniques principales	24 ports Ethernet 10/100 Mbps, non empilable, technologie de commutation de trames
Alimentation électrique	Alimentation externe, 100-240V AC, 50/60Hz
Dimensions approximatives	440 x 250 x 44 mm
Poids	2,5 kg
Compatibilités	Compatible avec tous les appareils Ethernet 10/100 Mbps
Fonctions principales	Commutation automatique, détection de câbles croisés, gestion de la bande passante
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surtensions
Informations générales utiles	Idéal pour les petites et moyennes entreprises, installation facile, plug-and-play

FOIRE AUX QUESTIONS - SWITCH 10/100 À 24 PORTS #F5D5131EA24 BELKIN

Comment réinitialiser le switch BELKIN 10/100 à 24 ports #F5D5131EA24 ?

Pour réinitialiser le switch, débranchez l'alimentation, puis maintenez enfoncé le bouton de réinitialisation à l'arrière tout en rebranchant l'alimentation. Maintenez le bouton enfoncé pendant environ 10 secondes.

Pourquoi les voyants lumineux du switch ne s'allument-ils pas ?

Assurez-vous que le switch est correctement alimenté. Vérifiez que le câble d'alimentation est bien branché et que la prise fonctionne. Si le problème persiste, essayez un autre câble d'alimentation.

Comment connecter des appareils au switch ?

Pour connecter des appareils, utilisez des câbles Ethernet RJ45. Branchez une extrémité du câble dans le port Ethernet de l'appareil et l'autre extrémité dans l'un des 24 ports disponibles sur le switch.

Le switch fonctionne-t-il avec des appareils de différentes vitesses (10/100 Mbps) ?

Oui, le switch est conçu pour fonctionner avec des appareils de 10 Mbps et 100 Mbps. Il détectera automatiquement la vitesse d'un appareil connecté.

Comment vérifier si le switch fonctionne correctement ?

Vérifiez les voyants lumineux sur le switch. Un voyant d'alimentation allumé indique que le switch est sous tension. Les voyants des ports doivent clignoter lorsque des appareils sont connectés et échangent des données.

Que faire si un port du switch ne fonctionne pas ?

Essayez de brancher un autre appareil sur le port en question. Si le problème persiste, vérifiez le câble Ethernet utilisé, ou essayez de redémarrer le switch.

Le switch nécessite-t-il une configuration spéciale ?

Non, le switch BELKIN 10/100 à 24 ports est un switch non administrable. Il fonctionne automatiquement sans configuration nécessaire.

Quelle est la distance maximale pour les câbles Ethernet connectés au switch ?

La distance maximale recommandée pour un câble Ethernet est de 100 mètres pour garantir une performance optimale.

Comment résoudre des problèmes de connexion intermittente ?

Vérifiez les câbles Ethernet pour des dommages visibles, remplacez-les si nécessaire. Assurez-vous que les connecteurs sont bien enfoncés dans les ports. Si le problème persiste, essayez de redémarrer le switch.

MODE D'EMPLOI SWITCH 10/100 À 24 PORTS #F5D5131EA24 BELKIN

Augmentez le nombre de ports de votre réseau

6-Port 10/100 Switch • 24-Port 10/100 Switch

This Class B digital apparatus complies with Canadian ICES-003. Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

ICES (F5D5131-24)

This Class A digital apparatus complies with Canadian ICES-003. Cet apparéil numérique de la classe A est conforme à la norme NMB-003 du Canada.

5 Rue du Petit Robinson • 3ème étage

78350 Jouy en Josas • France

Tel: [phone]

Fax: [phone]

Belkin Tech Support

Europe: 00 800 223 55 460

US:8777365771

P74504ea

Augmentez le nombre de ports de votre réseau

TABLE DES MATIÈRES

Introduction

Charakteristiques 1
Contenu de l'emballage 1
Distances de cablage 1
Categorie de cables recommendee 1
Dimensions 1

Présentation du Switch

Témoins du panneau avant 2

Branchement de vos dispositifs sur votre Switch

Branchement du Switch sur les ordinateurs 4
Branchement du Switch sur un autre Switch 4

Choix de l'emplacement du Switch

Installation sur une surface plane 5
Installation dans une baie de 19 pouces 5

Dépannage 6

Information 7

Félicitations et merci d'avoir besoin ce produit de réseautique de haute qualité Belkin. Les Switches 10/100 16 ou 24 Ports de Belkin vous permettent d'ajouter des port à votre configuration réseau 10/100.

Conçus pour être à la fois compacts et pratiques, chaque Switch présente un boîtier en métal durable pouvant être placé sur une surface de travail, fixé au mur ou dans une baie de 19", grâce au kit de montage en baie inclus. Chaque port auto-négocie et auto-detecte un réseau 10/100 Mbps et s'ajuste automatiquement aux cables réseau intermédiaires ou inverseurs—nul besoin de vous préoccuper du type de cable. Compatible avec les systèmes d'exploitation principaux, votre Switch 10/100 à 16 ou 24 Ports de Belkin vous procure des transferts de données sans erreur, à la vitesse d'un réseau Fast Ethernet.

\section*{Caracteristiques}

• Ports dédiés à haut début Ethernet 10/100 Mbps

• 16 ports (Switch 10/100 à 16 Ports Belkin F5D5131-16)

• 24 ports (Switch 10/100 à 24 Ports Belkin F5D5131-24)

• Normes

• IEEE 802.3u 100Base-Tx

• IEEE 802.3 10Base-T

• Boitier de 1U chassin, se place sur un bureau ou dans une baie de 19"

• Source d'alimentation universelle (entree universelle 100-240 VAC/50-60 Hz)
• Ports MDI/MDIX automatiques
• Auto-négociation entre 10 et 100 Mbps sur tous les ports
• Auto-négociation entre duplex intégral et semi-duplex sur tous les ports
• Détection des collisions sur tous les ports • Contrôle de flux « Pause Frames » IEEE 802.3x en mode duplex intégral • Contrôle de flux par contre-pression en mode semi-duplex
• Prend en charge jusqu'à 2000 adresses MAC (F5D5131-16) ou 4000 adresses MAC (F5D5131-24) - Assorti d'une Garantie à Vie Limitée de Belkin et d'une assistance technique gratuite

Contenu de l'emballage

• Switch 10/100 à 16 Ports ou Switch 10/100 à 24 Ports de Belkin • Cordon d'alimentation CA • Kit pour montage en baie de 19 pouces • Quatre coussinets autoadhésifs pour surface de travail • Manuel de l'utilisateur

Distances de cablage

100 m

Categorie de cables recommende

• Categorie 5

Dimensions

Switch 10/100 à 16 Ports - 274 x 166 x 43 mm

Switch 10/100 à 24 Ports - 440 x 172 x 43 mm

Témoins du panneau avant

Le F5D5131-16 possède trois rangées de témoins vous informant sur la connexion, la vitesse et le mode duplex.

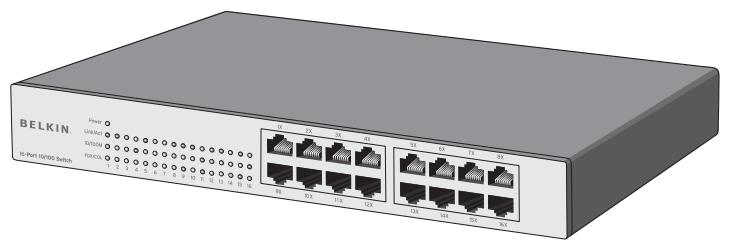

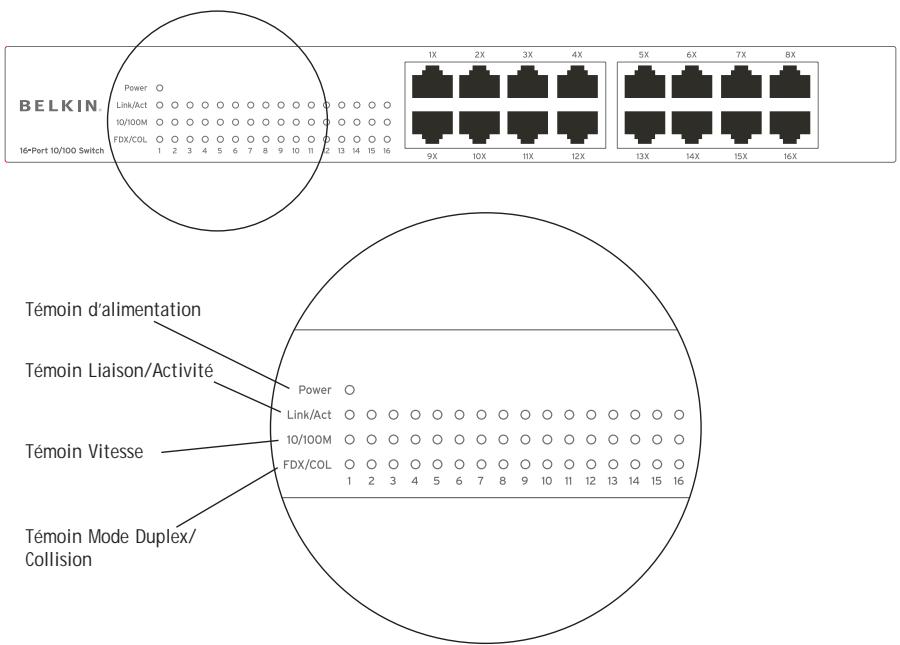

Switch 10/100 à 16 Ports (F5D5131-16)

Témoin d'alimentation

• Vert - Le Switch fonctionne normalement
• Éteint - Le Switch n'est pas alimenté

Témoins Liaison/Activité (Link/Act)

• Vert Continu - Liaison valide établie
• Vert Clignotant - Réception/Transmission de données
• Éteint - Aucune liaison n'est établie

Témoin Vitesse (10/100M)

• Vert Continu - Fonctionnement à 100 Mbps
• Éteint - Fonctionnement à 10 Mbps

Témoin Mode Duplex/Collision (FDX/COL)

• Vert Continu - Une liaison en duplex intégral est établie au port
• Éteint - Une liaison en semi-duplex est établie au port
• Vert Clignotant - Des collisions surviennent au port pendant le fonctionnement en mode semi-duplex

Témoins du panneau avant

Le F5D5131-24 possède deux rangées de témoins vous informant sur la connexion, la vitesse et le mode duplex.

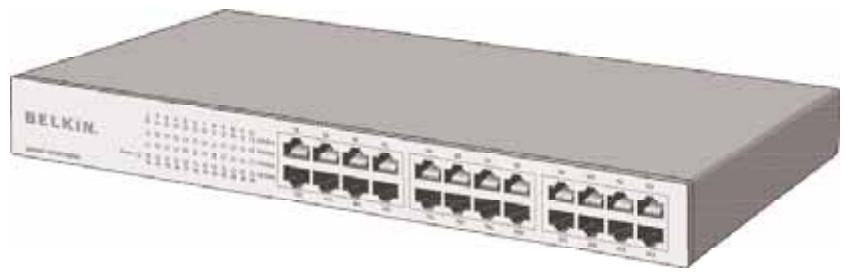

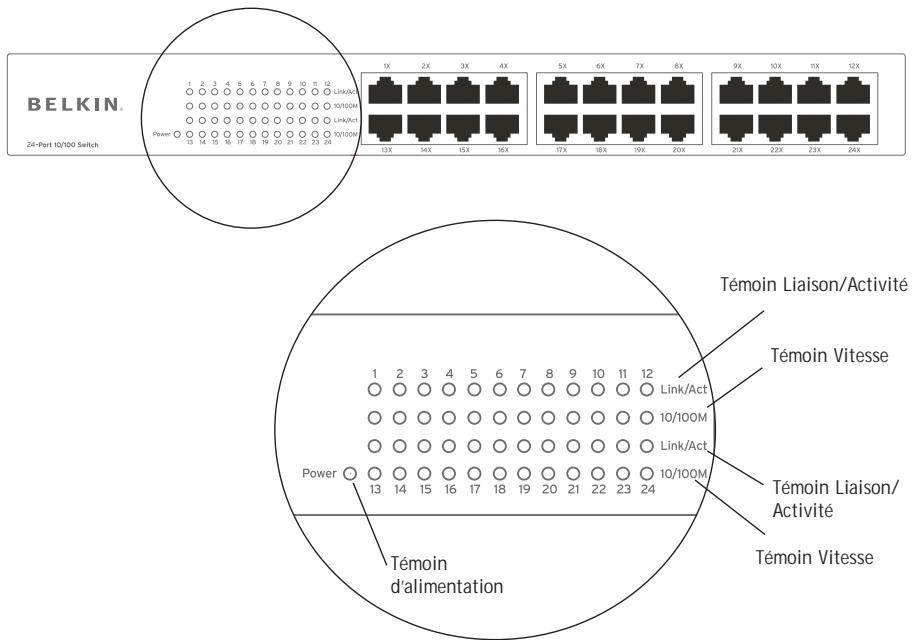

Switch 10/100 à 24 Ports (F5D5131-24)

Témoin d'alimentation

• Vert - Le Switch fonctionne normalement
  Éteint - Le Switch n'est pas alimenté

Témoins Liaison/Activité (Link/Act)

• Vert Continu - Liaison valide établie
• Vert Clignotant - Réception/Transmission de données
• Éteint - Aucune liaison n'est établie

Témoin Vitesse (10/100M)

• Vert Continu - Fonctionnement à 100 Mbps
• Éteint - Fonctionnement à 10 Mbps

Branchement du Switch sur les ordinateurs

1. Mettez tout l'équipement hors tension.
2. Branchez un cable Ethernet entre chaque carte d'interface réseau des ordinateurs et l'un des ports numérotes à l'avant du Switch.
3. Tous les ports du switch peuvent auto-négocier la vitesse et le mode duplex (duplex intégral ou semi-duplex) afin de permettre aux utilisateurs d'y relier des dispositifs réseau 10/100Base-Tx.
4. Branchez le cordon de l'adaptateur de courant dans la prise prévue à cet effet à l'arrière du Switch. Branchez maintainant l'adaptateur sur une source électrique (prise secteur ou bloc multiprise).

Branchement du Switch sur un autre Switch

1. Branchez un cable Ethernet 10/100 entre l'un des ports numérotés à l'avant du Switch et l'un des ports numérotés de l'autre Switch avec lequel vous désirez réaliser un montage en cascade ou sur lequel vous désirez le brancher.
2. Tous les ports du switch peuvent auto-négocier la vitesse et le mode duplex (duplex intégral ou semi-duplex) afin de permettre aux utilisateurs d'y relier des switches ou des hubs réseau 10/100Base-Tx.
3. Tous les ports prenrent en charge la fonction MDI/MDIX. Lorsque vous montez en cascade ou branchez des switches ou des hubs, vous pouvez utiliser un cable intermédiaire ou inverseur.

Important : Lorsque vous reliez deux switches ensemble, utilisez un seul cable. Si vous utilisez plusieurs cables, des boucles peuvent survenir et ainsi causer des collisions. Ceci entraîne des performances réseau médiocres.

Les Switches peuvent être placés sur une surface plane, au mur ou dans une baie de 19 pouces.

Installation sur une surface plane

1. Apposez les quatre coussinets fournis avec votre Switch sous celui-ci, aux quatre coins, aux endroits clairement indiqués.
2. Assurez-vous que votre Switch est placé dans un endroit permettant une ventilation ajustée
3. Placez-le sur une surface plane.

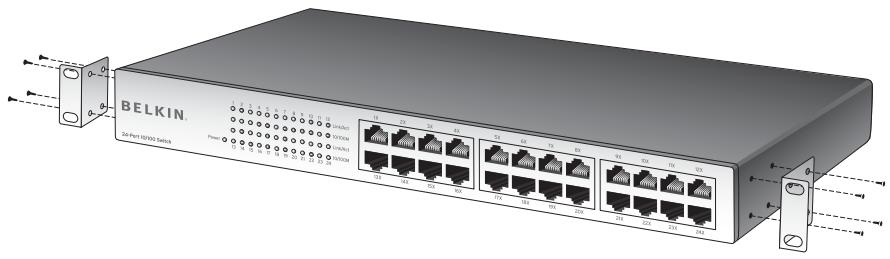

Installation dans une baie de 19 pouces

1. N'apposez pas les quatre coussinets sur le Switch lorsque vous le montez dans une baie. S'ils sont déjà en place, retirez-les.

1. Fixez les supports de montage de chaque côté du Switch, à l'aide des vis fournies.
2. Placez le Switch dans la baie, et alignez les trous du support de montage avec les trous correspondants de la baie.
3. Placez et serrez les vis de chaque support de montage dans la baie.

Dépannage

Pour de plus amples informations à propos de l'installation de ce produit, veuillez visitor www.belkin.com/networking ou contactez notre service d'assistance technique gratuite.

Avant de nous appeler

Avant d'appeler Belkin pour obtenir de l'aide, éteignez votre système (dans la mesure du possible) et appelez d'un téléphone situé pres de votre Switch. Il est possible que l'on vous demande des informations détaillées pendant le fonctionnement.

Déclaration FCC

DECLARATION DE CONFORMITE À LA RÉGLEMENTATION DE LA FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNETIQUE

Nous, Belkin Components, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que les produits : F5D5131-16 F5D5131-24

auxquels se refère la presente déclaration, sont conformes aux normes énoncées à l'aléna 15 de la réglementation FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet apparéil ne peut pas provoquer d'interférence nuisible et (2) cet apparéil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non désiré.

Déclaration de conformité CE

Noux, Belkin Corporation, déclarons que les produits F5D5131-16 et F5D5131-24 auxquels se rapporte la presente déclaration, ont été elaborés dans le respect des normes d'émissions EN55022 ainsi que des normes d'immunité EN55024, LVD EN61000-3-2 et EN61000-3-3 en vigueur.

ICES (F5D5131-16)

This Class B digital apparatus complies with Canadian ICES-003. Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

ICES (F5D5131-24)

This Class A digital apparatus complies with Canadian ICES-003. Cet apparéil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Garantie limitée à vie du produit de Belkin Corporation

Belkin Corporation garantit ce produit contre tout défaut matériel ou de fabrication pendant toute sa période de garantie. Si l'appareil s'avéré défectueux, Belkin le réparée ou le replacéra gratuitemet, à sa convenance, à condition que le produit soit returné, port payé, pendant la durée de la garantie, au dépositaire Belkin/agree auprès duquel le produit a été acheté. Une preuve d'achat peut être exigée.

La presente garantie est caduque si le produit a ete endommag par accident, abus, usage imprope ou mauvaise application, si le produit a ete modifie sans autorisation ecrite de Belkin, ou si un numero de série Belkin a ete supprimed or rendu illisible.

LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNEES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ECRITES, EXPLICITES OU IMPLICITES. BELKIN REJETTE EXPRESSEMENT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFERENTES À LA QUALITE LOYALE ET MARCHANDE ET À LA POSSIBILITÉ D'UTILISATION À UNE FIN DONNEE.

Aucun dépositaire, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présence garantie, ni à la proroger. BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECIAUX, DIRECTS OU INDIRECTS, DÉCOULANT D'UNE RuptURE DE GARANTIE, OU EN VERTU DE TOUTE AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BÉNÉFICES, TEMPS D'ARRÉT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSES À CES PROGRAMMES OU À CES DONNÉES.

Cerains pays ne permettent pas d'exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicées, de sorte que les limitations d'exclusions ci-dessus ne s'appliquent pas dans votre cas. La garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre.
